O evento ao vivo e a produção continuam a crescer e a demanda por mais recursos requer um conjunto sofisticado de recursos. O V-60HD simplifica seus set-ups e combina o melhor dos dois mundos, incluindo entradas SDI para fontes de câmera e entradas HDMI para dados, computador, tablet e outras fontes de vídeo. A combinação de poderosos recursos de áudio que incluem áudio integrado multi-canal, entradas analógicas XLR e RCA, áudio integrado de fontes SDI ou HDMI digitais e uma variedade de conexões de vídeo com um programa e um barramento auxiliar tornam o V-60HD ideal para variedade de eventos ao vivo e aplicações de produção.
A produção de eventos corporativos é o evento ao vivo de mais rápido crescimento, com empresas que abrigam prefeituras, reuniões, treinamentos, anúncios de novos produtos, tanto presencialmente quanto por streaming.
A V-60HD é portátil e pequena o suficiente para ser usado em vários locais em um escritório ou local de reunião externa. As quatro entradas SDI e duas entradas HDMI são perfeitas para alternar câmaras e computadores ao mesmo tempo para apresentações dinâmicas. Nem todas as câmaras suportam 1080p para que o desintercalador nas entradas SDI permita que você misture e combine fontes de vídeo SDI de 1080i e 1080p com várias câmeras sem conversores externos. O áudio é mais fácil de mixar do que nunca antes de usar a função de mixagem automática do V-60HD, que equilibra automaticamente os níveis de áudio de vários microfones e fontes de vídeo, liberando o operador para que ele se concentre em mudar o vídeo para o evento.
A interface da V-60HD é fácil para novatos e pode ser controlada remotamente através da porta LAN usando o software de controle remoto da Roland no PC ou Mac.

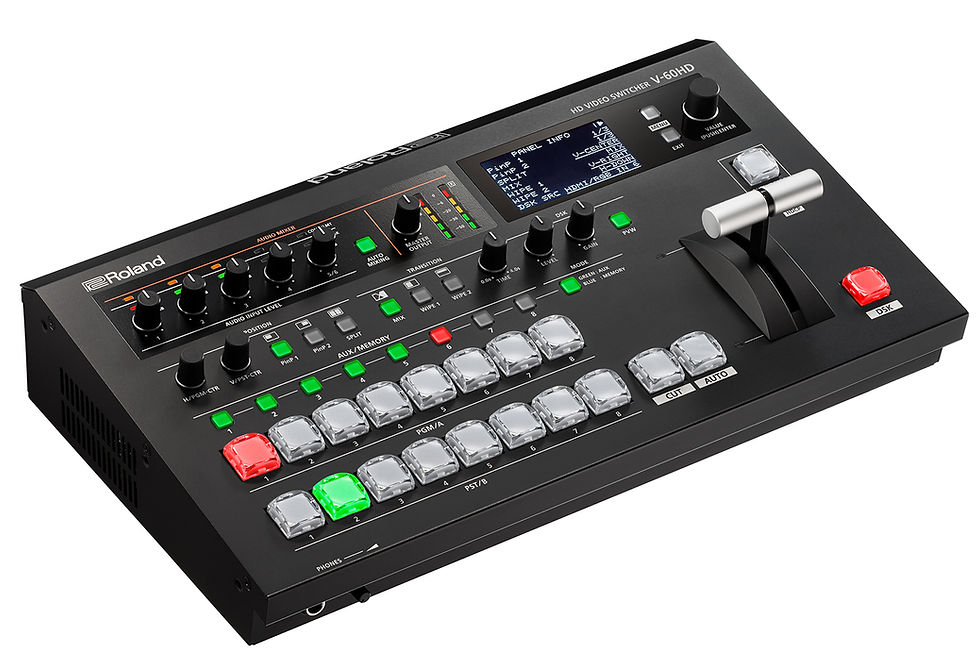

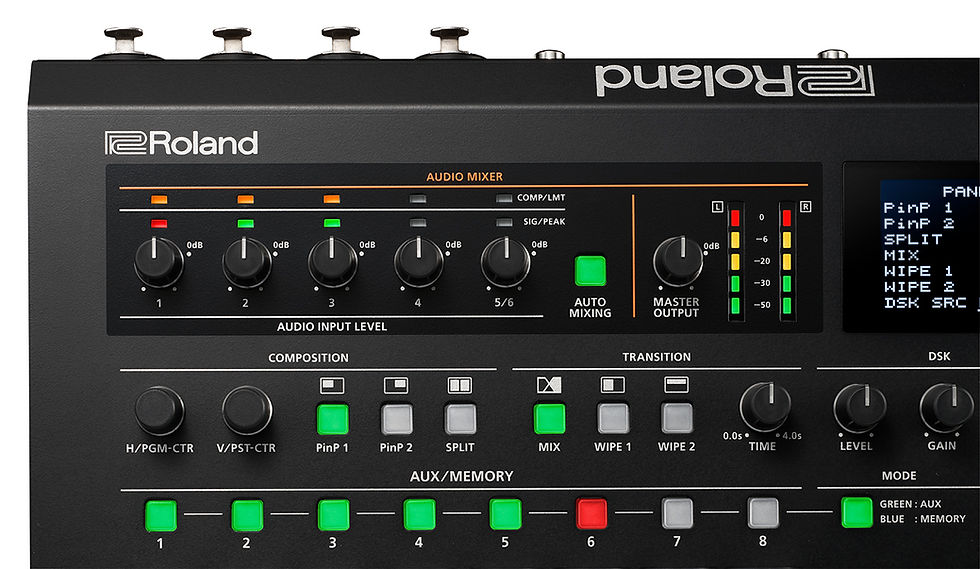

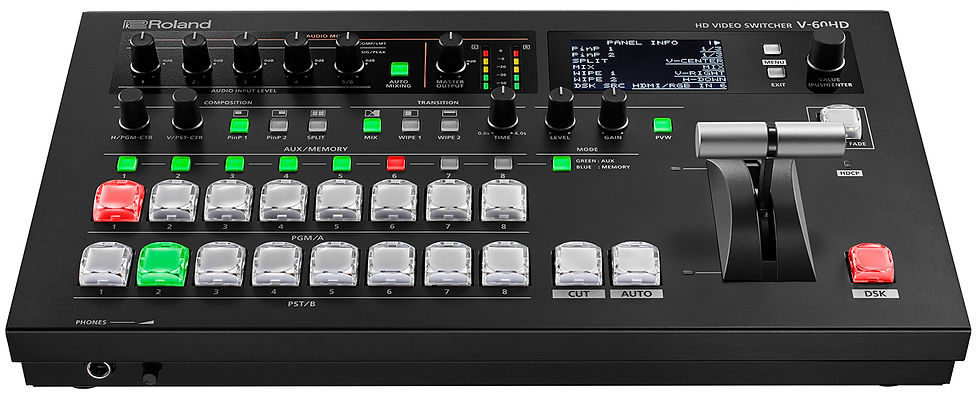

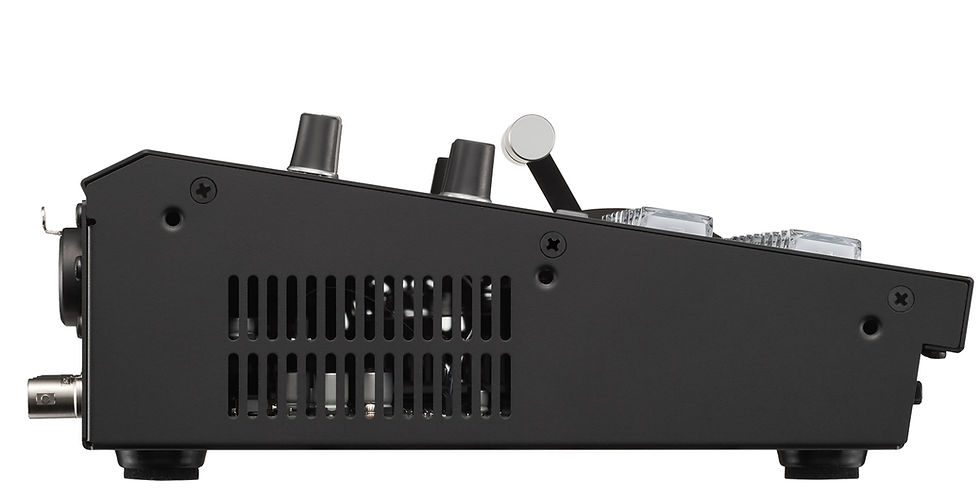

Roland V-60HD - Switcher de Vídeo HD
Video Processing
4:2:2 (Y/Pb/Pr), 8-bit
Input Connectors
SDI IN 1--4: BNC type x 4
* Conforms to SMPTE 424M (SMPTE 425M-AB), 292M
HDMI IN 5--6: HDMI type A x 2
* HDCP Supported
* Multi-format Supported
RGB/COMPONENT IN 6: HD DB-15 type x 1
* INPUT 6: HDMI or RGB/COMPONENT selected.
* Multi-format SupportedOutput Connectors
SDI OUT 1--2: BNC type x 2
* Conforms to SMPTE 424M (SMPTE 425M-AB), 292M
HDMI OUT 1--2: HDMI type A x 2
HDMI MULTI-VIEW: HDMI type A x 1
* HDCP SupportedInput formats
SDI IN 1--4: Conforms to SMPTE 296M, SMPTE 274M
720/59.94p, 720/50p SMPTE 296M(FORMAT switch = 720p)
1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p SMPTE 274M(FORMAT switch = 1080i or 1080p)
* The input interlaced video signal is converted to progressive video signal by internal processing.
* The video signal frame rate can be selected at the SYSTEM menu (59.94 or 50).
HDMI IN 5:
HDMI/RGB/COMPONENT IN 6:
480/59.94i, 576/50i, 480/59.94p, 576/50p
720/59.94p, 720/50p, 1080/59.94i, 1080/50i
1080/59.94p, 1080/50p
VGA (640 x 480/60 Hz), SVGA (800 x 600/60 Hz), XGA (1024 x 768/60 Hz)
WXGA (1280 x 768/60 Hz), SXGA (1280 x 1024/60 Hz)
FWXGA (1366 x 768/60 Hz), SXGA+ (1400 x 1050/60 Hz)
UXGA (1600 x 1200/60 Hz), WUXGA (1920 x 1200/60 Hz)
* The refresh rate is the maximum value of each resolution.
* Conforms to CEA-861-E,VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60 Hz: Reduced blanking
* The input interlaced video signal is converted to progressive video signal by internal processing.
* The video signal frame rate can be selected at the SYSTEM menu (59.94 or 50).Still Image
Windows(R) Bitmap File (.bmp)
* Maximum 1920 x 1080 pixels, 24-bit color, uncompressed.
* It can be stored up to 2 files in the internal memory.Output formats
SDI OUT 1--2: Conforms to SMPTE 296M, 274M
HDMI OUT 1--2:
720/59.94p, 720/50p (SYSTEM FORMAT = 720p)
1080/59.94i, 1080/50i (SYSTEM FORMAT = 1080i)
1080/59.94p, 1080/50p (SYSTEM FORMAT = 1080p)
* The video signal frame rate can be selected at the SYSYTEM menu (59.94 or 50).HDMI MULTI-VIEW:
1080/59.94p, 1080/50p
Video Effects
Transition: CUT, MIX (DISSOLVE/FAM/NAM), WIPE (30 types)Composition: PinP (SQUARE, CIRCLE, HEART, DIAMOND), SPLIT (4 types), DSK (Luminance Key, Chroma Key)
Others: Flip horizontal, Output fade, Still Image Capture, Still Image Playback, Test pattern outputAUDIO
Audio Processing
Sampling rate: 24 bits/48 kHz
Audio formats
SDI IN: Linear PCM, 24 bits/48 kHz, 2ch (Conforms to SMPTE 299M)
SDI OUT: Linear PCM, 24 bits/48 kHz, 8ch (Conforms to SMPTE 299M)
HDMI IN/OUT: Linear PCM, 24 bits/48 kHz, 2chInput Connectors
Digital: SDI IN 1--4: BNC tyep x 4
HDMI IN 5--6 (HDMI Type A 19 pins) x 2
Analog: AUDIO IN 1--4: Combo type (XLR, 1/4-inch TRS phone), phantom power
AUDIO IN 5--6: RCA phono typePhantom Power
DC 48 V (unloaded maximum), 10 mA (maximum load)
* Current value per channelOutput Connectors
Digital: SDI OUT 1--2: BNC type x 2
HDMI OUT 1--2: HDMI type A x 2
HDMI MULTI-VIEW: HDMI type A x 1
Analog: AUDIO OUT: XLR type
AUDIO OUT: RCA phono type
PHONES: Stereo 1/4-inch phone typeInput Level
AUDIO IN 1--4: -60--+4 dBu (Maximum: +22 dBu)
AUDIO IN 5--6: -10 dBu (Maximum: +8 dBu)Input Impedance
AUDIO IN 1--4: 10 k ohms (HEAD AMP GAIN 0--23 dB), 5 k ohms (HEAD AMP GAIN 24--+64 dBu)
AUDIO IN 5--6: 15 k ohmsOutput Level
AUDIO OUT (XLR): +4 dBu (Maximum: +22 dBu)
AUDIO OUT (RCA): -10 dBu (Maximum: +8 dBu)
PHONES: 92 mW + 92 mW (32 ohms)Output Impedance
AUDIO OUT (XLR): 600 ohms
AUDIO OUT (RCA): 1 k ohm
PHONES: 10 ohmsAudio Effects
Auto Mixing, EQ, Delay, Compressor, HPF, Gate, Multi-Band Compressor, Limiter
OTHERS
Other Connectors
USB: USB A type (for USB memory)
TALLY/GPI: DB-25 type (Female)(Tally: 12, GPI: 8)
RS-232: DB-9 type (Male) *for Remote Control
LAN: RJ45 100BASE-TX *for Remote ControlOther Functions
MEMORY (8 types)
Panel lock function
EDID Emulator
Smart TallyDisplay
Graphic LCD: 128 x 64 dots
AC Adaptor
Current Draw
3.1 A
Power Consumption
37.0 W
Operation Temperature
+0 to +40 degrees Celsius
+32 to +104 degrees FahrenheitDimensions
356 (W) x 221 (D) x 96 (H) mm
14-1/16 (W) x 8-3/4 (D) x 3-13/16 (H) inchesWeight (excluding AC adaptor)
3.0 kg
6 lbs 10 oz
